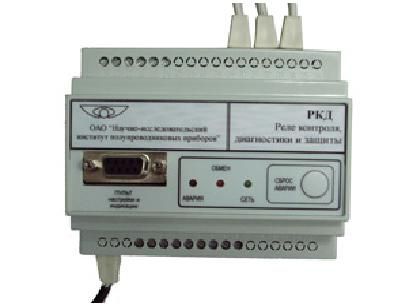

Реле контроля, диагностики и защиты РКДМ

Реле контроля, диагностики и защиты РКДМ предназначены для установки в цепях питания трехфазных электроустановок напряжением 0,4 кВ (электродвигателей, трансформаторов и другого электрооборудования) с целью повышения надежности их работы и увеличения срока службы.
Область применения реле контроля, диагностики и защиты электроустановок – системы управления, защиты и диагностики электроприводов и других ЭУ.
В наборе с каждым реле поставляются тороидальные датчики тока, диаметр которых зависит от значения контролируемого тока.
Варианты исполнения реле (в зависимости от значения тока потребления):
РКДМ-5 0,3 – 60 А
РКДМ-252 – 300 А
РКДМ-504 – 600 А
РКДМ-250 5 – 2500 А
РКДМ-500 20 – 4000 А
РКДМ-900 40 – 6000 А

ПРИНЦИП РАБОТЫ РЕЛЕ
Реле является аналогово-цифровым устройством и работает под управлением встроенного микроконтроллера.
Измерительная часть реле построена по принципу цифровой обработки входных аналоговых сигналов и осуществляет измерение среднеквадратичных значений фазных токов по каждой фазе.
При возникновении аварийной ситуации, соответствующей по параметрам одному из выбранных видов защиты, реле производит отключение пускателя электроустановки, зажигает красный светодиод и производит запись параметров аварии в энергонезависимую память. Реле обеспечивает возможность просмотра параметров аварии с помощью внешнего пульта настройки и индикации или с помощью сервисной программы, установленной на персональном компьютере. Реле обеспечивает сохранение без искажения информации о введенных параметрах, а также протокола последних 18 аварийных событий в течение всего срока службы.
Реле выдает сигнал об аварийном событии при наступлении одной из следующих ситуаций:
• короткое замыкание;
• длительный перегруз по току (функция максимально-токовой защиты с токовременной зависимостью);
• превышение текущим током номинального значения на заданную величину (функция максимально-токовой защиты без токовременной зависимости);
• перекос фаз по току;
• обрыв фазы (фаз).

РЕЛЕ ОБЕСПЕЧИВАЕТ:
• любую, по выбору пользователя, комбинацию видов защиты по трем или двум произвольно выбранным фазам;
• подсчет времени работы электроустановки;
• ввод/считывание параметров с помощью сервисной программы, установленной на персональном компьютере или с помощью внешнего пульта настройки и индикации
24 различных параметров настройки (номинальный фазный ток ЭУ, время задержки срабатывания при перекосе фаз по току, время автоматического сброса защиты, плотность тока для данного типа двигателя и др., при этом один пульт может быть использован для настройки до 999 реле);
• фиксацию во внутренней энергонезависимой памяти параметров аварийного события (вид аварийного события, дата и время его возникновения, значения фазных токов в момент аварийного отключения ЭУ), а также возможность их просмотра с помощью внешнего пульта настройки и индикации или с помощью сервисной программы, установленной на персональном компьютере.

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
• Питание реле — промышленная однофазная сеть переменного тока напряжением
220 ± 22 В и частотой 50 Гц.
• Активная и полная мощность, потребляемая от сети переменного тока, не более
3,0 Вт.
• Реле обеспечивает точность измерения тока при работе с датчиками тока с относительной погрешностью не более 5 %.
• Коммутируемый ток 5 А, коммутируемое напряжение – до 250 В.
• Реле обеспечивает регулирование временной задержки появления сигнала аварии от 0,04 с до 999 с отдельно для каждого из аварийных событий, кроме длительного перегруза по току.
• Рабочий температурный диапазон: от -40 до +50 °С.
• Масса реле без датчиков не более 400 г.
• Габаритные размеры реле 96х70х58 мм; габаритные размеры пульта настройки и индикации 54х119х21 мм.
• Средняя наработка на отказ составляет не менее 25000 часов.
• Средний срок службы не менее 5 лет.

Более подробно с информацией по реле контроля и защиты можно ознакомиться на сайте: www.rkzrkd.ru
